Der technische Vergleich für die Steilförderung von Schüttgut
Die Steilförderung von Schüttgütern stellt hohe Anforderungen an Fördertechnik und Anlagenplanung. Wenn Materialien wie Sand, Kies, Erz, Recyclingstoffe oder Biomasse über größere Höhen transportiert werden müssen, stoßen klassische Förderbandlösungen schnell an ihre Grenzen. Besonders bei großen Steigungswinkeln besteht die Gefahr, dass das Fördergut zurückrutscht oder unkontrolliert vom Band fällt.
Um solche Probleme zu vermeiden, kommen in der Praxis zwei unterschiedliche Fördertechnologien zum Einsatz: profilierte Steilfördergurte und Wellenkantenfördergurte. Beide Systeme verfolgen unterschiedliche technische Ansätze, um Material auch bei steilen Förderstrecken zuverlässig zu transportieren.
Steilförderung von Schüttgut
Technische Herausforderungen bei großen Förderwinkeln
In vielen industriellen Prozessen müssen Schüttgüter über größere Höhen transportiert werden. Typische Beispiele finden sich in:
- Kies- und Sandwerken
- Bergbau und Rohstoffaufbereitung
- Recyclinganlagen
- Kraftwerken
- Hafenumschlaganlagen
Die Herausforderung besteht darin, dass mit zunehmendem Förderwinkel die Rückhaltefähigkeit eines Förderbandes stark abnimmt. Ab einem bestimmten Steigungswinkel reicht die Haftreibung zwischen Fördergut und Bandoberfläche nicht mehr aus, sodass das Material zurückrutscht.
Typische Probleme bei steilen Förderstrecken sind:
- Rückrutschen des Materials
- Materialverluste an den Seiten
- erhöhter Verschleiß am Förderband
- größerer Platzbedarf der Anlage
Um diese Herausforderungen zu lösen, werden spezielle Fördergurte entwickelt, die entweder durch Profile auf der Bandoberfläche oder durch seitliche Begrenzungen und Mitnehmer eine sichere Materialförderung ermöglichen.

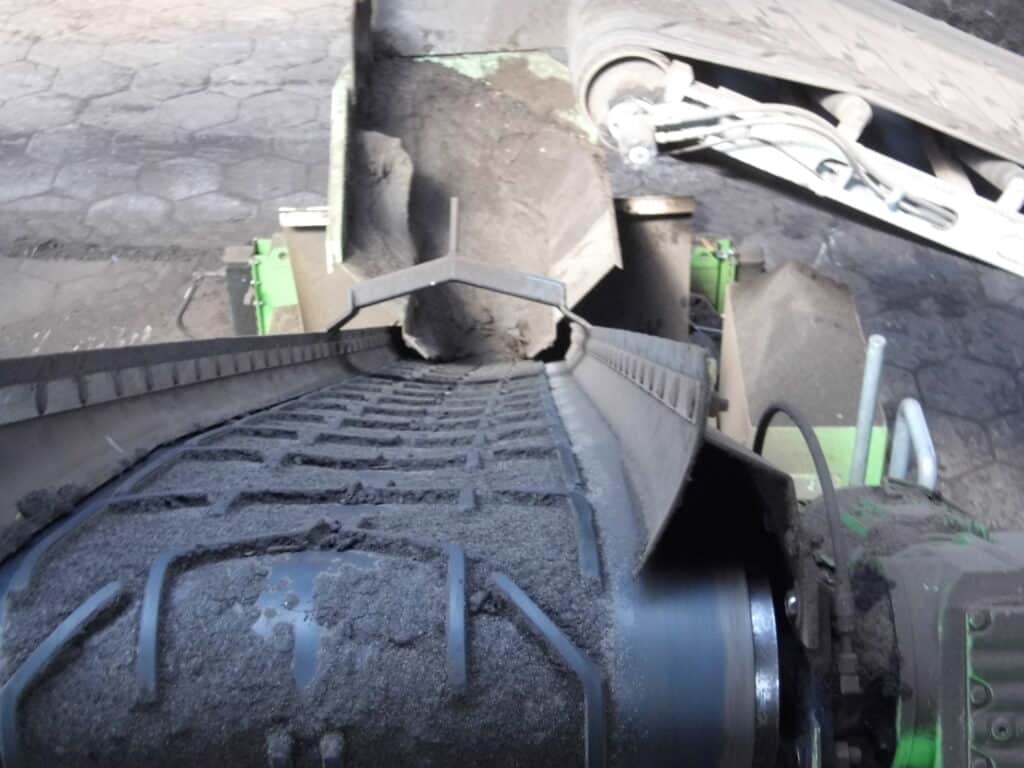

Was ist ein profilierter Steilfördergurt?
Ein profilierter Steilfördergurt ist ein Förderband, dessen Oberfläche mit aufvulkanisierten Profilen oder Stollen ausgestattet ist. Diese Profile bilden eine Barriere zwischen Förderband und Fördergut und verhindern so ein Zurückrutschen des Materials bei steigenden Förderwinkeln.
Die Profile können verschiedene Formen aufweisen, beispielsweise:
- Chevronprofile
- Rippenprofile
- Stollenprofile
Durch diese Struktur entsteht eine Art mechanische Barriere, die das Fördergut beim Transport stabilisiert.
Aufbau und Funktionsweise eines Steilfördergurts
Ein profilierter Steilfördergurt besteht im Wesentlichen aus:
- einem tragenden Bandkörper mit Gewebe- oder Stahlseileinlagen
- einer Gummidecke zur Aufnahme der Profile
- aufvulkanisierten Profilen, die das Fördergut stabilisieren
Die Profile greifen in das Fördergut ein und unterstützen den Transport, indem sie das Material nach oben „mitnehmen“. Gleichzeitig bleibt das Fördergut jedoch weiterhin offen auf der Bandoberfläche liegen.
Typische Förderwinkel und Einsatzbereiche
Profilierte Steilfördergurte werden vor allem eingesetzt, wenn Förderstrecken über moderate Steigungen verlaufen.
Typischer Förderwinkelbereich:
- etwa 20° bis 45°
Je nach Materialbeschaffenheit, Profilhöhe und Fördergeschwindigkeit kann dieser Bereich variieren.
Typische Einsatzbereiche sind:
- Sand- und Kiesförderung
- Landwirtschaftliche Anwendungen
- Holz- und Biomasseförderung
- Recyclinganlagen
Der Vorteil dieser Technologie liegt vor allem in der relativ einfachen Konstruktion und wirtschaftlichen Umsetzung.

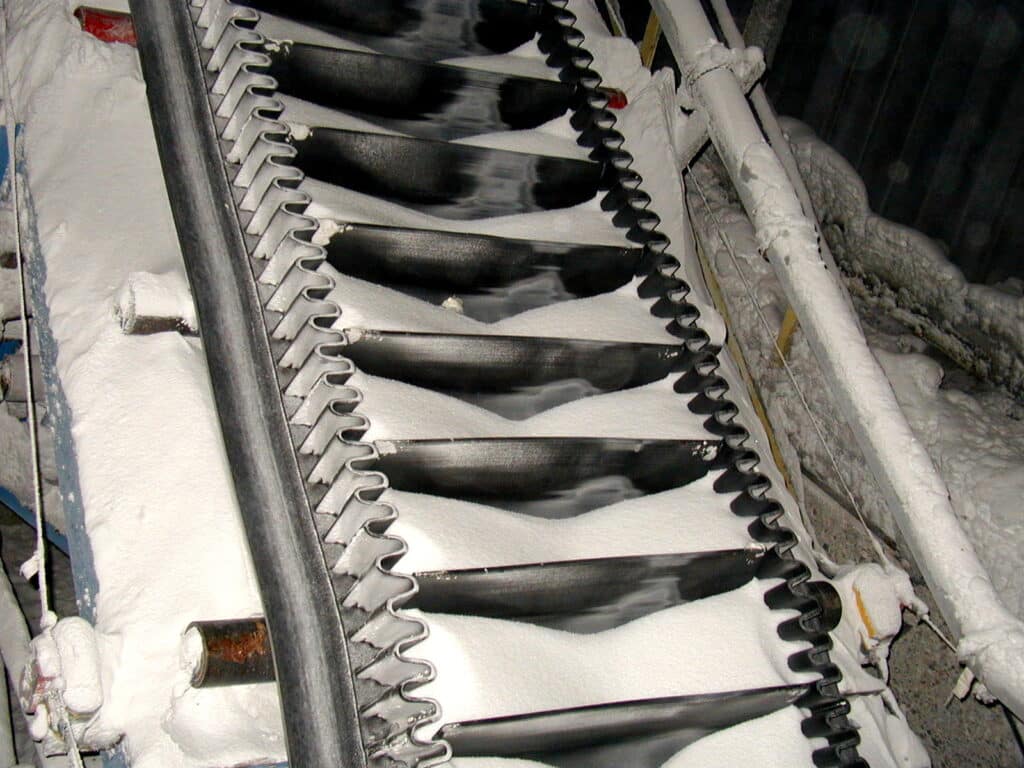

Was ist ein Wellenkantenfördergurt?
Ein Wellenkantenfördergurt ist eine spezielle Förderbandkonstruktion, die für sehr steile bis vertikale Förderstrecken entwickelt wurde. Im Gegensatz zum profilierten Steilfördergurt wird das Fördergut hier nicht nur durch Reibung gehalten, sondern durch eine Kombination aus Seitenwänden und Mitnehmern aktiv transportiert.
Ein Wellenkantenfördergurt besteht aus drei zentralen Komponenten:
- Bandkörper
- seitliche Wellenkanten
- Mitnehmerprofile
Diese Konstruktion bildet einzelne Materialtaschen, in denen das Fördergut während des Transports eingeschlossen wird.
Aufbau eines Wellenkantenfördergurts
Der Bandkörper bildet die Grundlage des Fördergurts. Er besteht häufig aus Gewebeeinlagen aus Polyester oder Polyamid oder aus Stahlseileinlagen, die eine hohe Zugfestigkeit gewährleisten.
Seitlich am Band sind flexible Wellenkanten angebracht. Diese verhindern, dass Material seitlich vom Förderband austritt.
Zwischen den Wellenkanten befinden sich Mitnehmerprofile, die das Fördergut aktiv transportieren. Diese Mitnehmer sind quer zur Förderrichtung angeordnet und bilden zusammen mit den Wellenkanten einzelne Förderkammern.

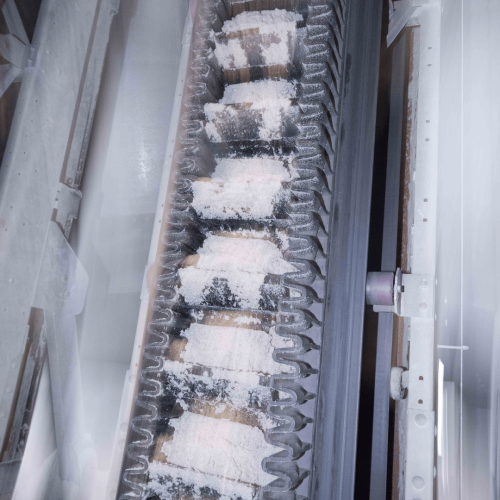

Funktionsprinzip bei der Steil- und Senkrechtförderung
Durch das Zusammenspiel von Mitnehmern und Wellenkanten entstehen sogenannte Materialtaschen, in denen das Schüttgut transportiert wird.
Dieses System ermöglicht Förderwinkel von:
- 45° bis 90°
Dadurch können auch vertikale Förderstrecken realisiert werden. Gleichzeitig bleibt das Material stabil auf dem Band, ohne zurückzurutschen.
Technischer Vergleich: Wellenkantenfördergurt vs. profilierter Steilfördergurt
Bei der Planung einer Förderanlage stellt sich häufig die Frage, welche der beiden Technologien besser geeignet ist. Die Entscheidung hängt von mehreren technischen und wirtschaftlichen Faktoren ab.
Maximaler Förderwinkel im Vergleich
Der größte Unterschied liegt im erreichbaren Förderwinkel. Profilierte Steilfördergurte sind in der Regel auf Steigungen bis etwa 45° begrenzt. Darüber hinaus nimmt die Rückhaltefähigkeit deutlich ab.
Wellenkantenfördergurte ermöglichen hingegen Förderwinkel bis zu 90° und sind daher ideal für sehr steile oder vertikale Förderstrecken.
Aufbau und konstruktive Unterschiede
Profilierte Steilfördergurte besitzen eine vergleichsweise einfache Konstruktion mit aufvulkanisierten Profilen auf der Bandoberfläche.
Wellenkantenfördergurte sind komplexer aufgebaut. Die Kombination aus Bandkörper, Wellenkanten und Mitnehmern sorgt jedoch für eine deutlich höhere Förderstabilität.
Förderleistung und Materialtransport
Da das Fördergut bei einem Wellenkantenfördergurt in einzelnen Taschen transportiert wird, kann selbst bei sehr steilen Förderstrecken ein sicherer Materialtransport gewährleistet werden. Bei profilierten Steilfördergurten ist die Förderleistung stärker von den Eigenschaften des Materials abhängig, da das Fördergut offen auf dem Band liegt.
Platzbedarf der Förderanlage
Ein entscheidender Vorteil von Wellenkantenfördergurten ist der deutlich geringere Platzbedarf. Da größere Förderwinkel möglich sind, kann eine Anlage mit Wellenkantenfördergurt wesentlich kompakter ausgelegt werden. Bei gleichen Förderhöhen ist die benötigte Förderstrecke deutlich kürzer.
Energiebedarf und Effizienz
Die Effizienz einer Förderanlage hängt von verschiedenen Faktoren ab, unter anderem vom Förderwinkel und der Materialführung. Durch die definierte Materialführung innerhalb der Mitnehmertaschen kann ein Wellenkantenfördergurt häufig mit einem geringeren Energiebedarf betrieben werden.
Wartung, Verschleiß und Lebensdauer
Beide Fördertechnologien sind für industrielle Dauerbelastung ausgelegt. Dennoch unterscheiden sich die typischen Verschleißstellen.
Bei profilierten Steilfördergurten sind vor allem die Profile und die Bandoberfläche von Abrieb betroffen.
Bei Wellenkantenfördergurten treten Verschleißerscheinungen hauptsächlich an den Mitnehmern, Wellenkanten und Verbindungsstellen auf.
Eine regelmäßige Wartung und Inspektion ist daher bei beiden Systemen wichtig, um eine lange Lebensdauer der Förderanlage sicherzustellen.
Wann ist ein profilierter Steilfördergurt die richtige Wahl?
Ein profilierter Steilfördergurt eignet sich besonders dann, wenn:
- Förderwinkel moderat bleiben
- ausreichend Platz für längere Förderstrecken vorhanden ist
- eine wirtschaftliche und einfache Förderlösung gesucht wird
Typische Anwendungen finden sich in Anlagen, in denen Schüttgüter über mittlere Höhen transportiert werden müssen und die Förderstrecke ausreichend lang ausgelegt werden kann.
Wann sollte ein Wellenkantenfördergurt eingesetzt werden?
Wellenkantenfördergurte spielen ihre Stärken vor allem bei anspruchsvollen Förderaufgaben aus. Sie sind besonders geeignet, wenn:
- große Förderhöhen überwunden werden müssen
- der Platz für Förderanlagen begrenzt ist
- sehr steile Förderwinkel erforderlich sind
- ein kontrollierter Materialtransport notwendig ist
In solchen Fällen ermöglicht die Wellenkantenkonstruktion eine kompakte und effiziente Anlagenlösung.

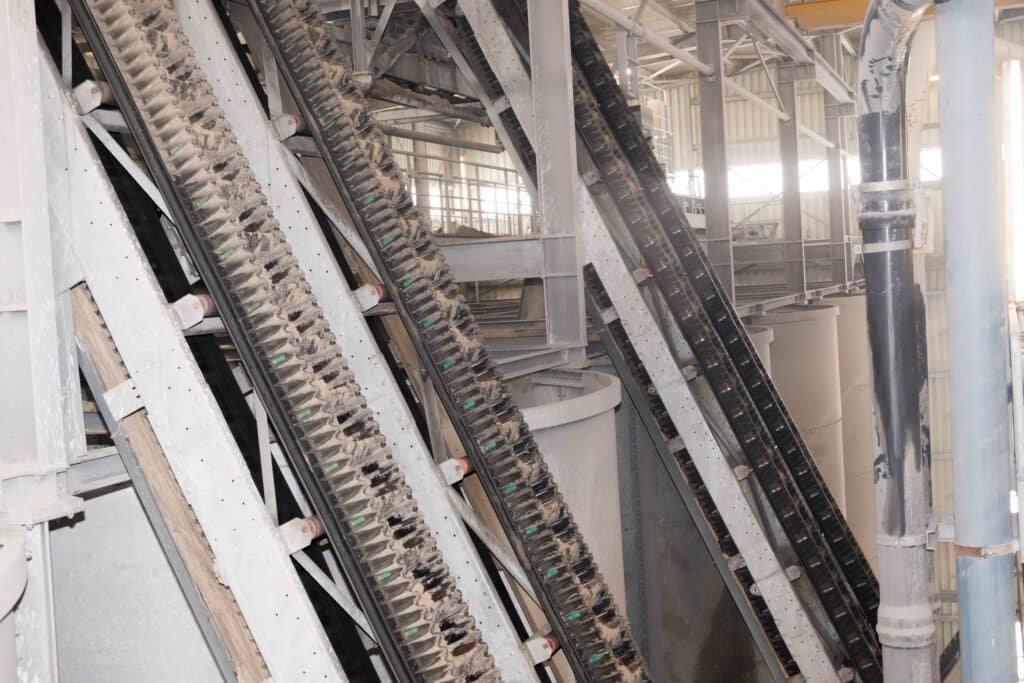

Typische Einsatzbereiche für Steilfördergurte und Wellenkantenfördergurte
Beide Fördertechnologien werden in zahlreichen Industriezweigen eingesetzt.
Sand-, Kies- und Baustoffindustrie
In der Baustoffindustrie werden große Mengen an Schüttgut transportiert. Fördergurte müssen dabei robust, langlebig und zuverlässig arbeiten.
Recycling- und Aufbereitungsanlagen
In Recyclinganlagen werden unterschiedlichste Materialien transportiert. Hier sind flexible Förderlösungen gefragt, die auch bei wechselnden Materialeigenschaften zuverlässig funktionieren.
Kraftwerke und Schüttgutlogistik
Auch in Kraftwerken und Hafenanlagen spielt die effiziente Förderung von Schüttgütern eine zentrale Rolle. Hier kommen häufig leistungsstarke Förderbandsysteme zum Einsatz.
Welche Fördertechnik eignet sich für welche Anwendung?
Die Wahl zwischen einem profilierten Steilfördergurt und einem Wellenkantenfördergurt hängt in erster Linie von den Anforderungen der jeweiligen Förderanlage ab.
Profilierte Steilfördergurte bieten eine wirtschaftliche Lösung für moderate Steigungen und einfache Förderstrecken.
Wellenkantenfördergurte ermöglichen dagegen die sichere Förderung von Schüttgütern auch bei sehr großen Steigungswinkeln und bieten dadurch erhebliche Vorteile bei begrenztem Platz oder großen Förderhöhen.
Eine sorgfältige Analyse der Förderaufgabe und der Anlagenbedingungen ist daher entscheidend, um die passende Fördertechnik auszuwählen.
FAQ – Steilförderung mit Fördergurten
Der maximale Förderwinkel hängt von der Bauart des Fördergurts ab. Profilierte Steilfördergurte werden meist bis etwa 45° eingesetzt, während Wellenkantenfördergurte Förderwinkel bis zu 90° ermöglichen.
Ein Wellenkantenfördergurt wird vor allem dann eingesetzt, wenn Schüttgüter über große Höhen oder sehr steile Förderstrecken transportiert werden müssen.
Der wichtigste Unterschied liegt im Aufbau. Während Steilfördergurte mit Profilen arbeiten, besitzen Wellenkantenfördergurte seitliche Wellenkanten und Mitnehmer, die das Fördergut in Taschen transportieren.
Für große Förderhöhen und begrenzte Platzverhältnisse sind Wellenkantenfördergurte häufig die effizienteste Lösung, da sie auch vertikale Förderstrecken ermöglichen.
